一、概述

CC2671A型耐电压测试仪是参照JJG795—2004《耐电电压测试仪检定规程》要求设计的。其测试最大电压为AC/DC 10kV；电流20/（DC10）mA。0—10kV连续可调。可以满足I、II类电器的安全测试。

本仪器可以满足以下标准的的安全测试：

GB 4706.1-2005《家用和类似用途电器的安全第一部分通用要求》；

GB 4793.1-2007《测量，控制和试验室用电气设备的安全第一部分：通用要求》；

GB 4943.1-2011《信息技术设备安全第一部分：通用要求》等

本仪器输出电压、电流、定时时间均为数字显示，精度高，有上限设定报警功能。是各种电器设备的安全性能测试的必备测试仪器。

工作条件：

环境温度：0~40℃。

相对湿度：≤75%。

大气压力：101.25KPa

二、技术指标

1．输出测试电压范围及精度：AC/DC：0~10kV；0~10kV±5%（±2个字），两个量程。

2．电流测试范围及精度：AC/DC二个量程：

2mA档：AC/DC测试范围：0.030~1.999mA±5%（±2个字）。

20mA档：AC/DC测试范围：2.00mA~19.99/10.00mA±5%（±2个字）。

3．电流预置范围及报警精度：

电流预置范围：0.03mA~19.99mA（±2个字） 。

报警精度：±5%（±2个字）。

4．变压器容量：500VA。

5．输出测试电压波形：50Hz正弦波。

6．定时时间范围及精度：1~99秒±5%，(CC2671B定时是1~999秒)也可以手动测试。

7．体积：380×280×200（mm）。

8．重量（净重）：17kg。

9．电源：AC：220V±10%；50H z±2Hz。

三、使用前注意事项

1． 使用者必须认真阅读本仪器的使用说明书。

2． 本仪器必须使用三芯电源线及插座,并且L线和N线正确连接（接反了，电流表会有数字，3个字以下属正常），地线必须接地。

3． 连接被测件时,必须保证仪器处于复位状态且输出电压调节到“0”位。

4． 操作者必须戴绝缘手套，以防电击。

5． 被测试仪器击穿电流不能大于20mA。

6． 仪器避免阳光正面直射，不要在高温多尘的环境中使用或存放。

四、使用说明及操作规程

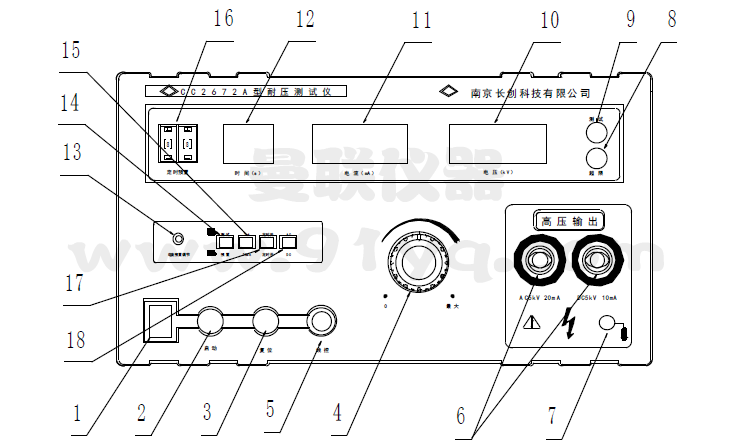

1． 前面板说明（见附图1）

1.1电源开关：“I”为电源接通；“O”为电源断开。

1.2启动按钮：按下一次此钮测试开始，测试红灯亮输出端有电压输出。

1.3复位按钮：按下一次此钮仪器复位，测试红灯灭，如在仪器测试超漏时按下此钮可以同时清除报警声及复位超漏绿灯。

1.4电压调节钮：调节输出电压的大小，逆时方向旋转为电压减小，反之电压增大。

1.5线控测试连接插座：使用线控测试时，测试棒手柄处的按钮开关按下（不松开）时开始测试，松开即复位，超限报警时松开按钮即可复位。在使用线控测试时，即线控插头插上时仪器的定时功能失效。

1.6高压输出端(AC DC)：输出最高10kV的AC/DC电压，测试时接被测物品的一端

1.7接地端（测试回路低端）：测试时接被测物品的另一端。

1.8超漏灯：该灯亮时表示被测物所测试的电流超过设定值为不合格。

1.9测试灯：该灯亮时表示测试已启动，处在高压测试状态，灯灭则高压断开。

1.10电压显示表：0—10kV。

1.11电流显示表：0.030mA—19.99mA。

1.12时间显示：1—99 秒;(CC2671B是1-999秒)。

1.13电流预置调节钮：在按下电流预置开关后，调节此钮可设定电流超限报警值。

1.14电流预置开关：按下预置开关，可设定电流超限报警值。

1.15电流量程转换开关：2mA/20(DC 10)mA 量程转换。

1.16时间设定拨盘：可设定所需测试定时时间。

1.17定时开关：“开”时，为1—99（1-999） 秒内任意设定测试时间，“关”时为手动测试。

1.18 AC/DC转换开关：此开关是AC、DC电压测试转换开关。

1.19 5kV/10kV转换快关：5kV、10kV量程转换。

五、操作方法：

1.基本操作方法：

1.1接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。

1.2设定“电流”值：按下开关“14”，调节“电流预置”电位器“13”将超限报警电流预置在所需值。

1.3连接被测件：根据被测件的需要，将测试线和被测件连接好。

1.4“定时测试”：将定时开关“17”置在“定时”位置，调节定时拨盘开关“16”，设定所需的定时时间，然后按下“启动”开关，并调节“电压调节”旋钮使输出电压至所需值。

1.5“手动测试”：将定时开关“17”置在“手动”位置，按下“启动”开关即可。

1.6在测试过程中，如果检测到的“电流”值超过设定的“电流”预置值时，仪器会自动报警并切断输出电压。这时只要按下“复位”开关即可，仪器重新回到待测状态。

1.7如果检测到的“电流”没有超过设定值，则定时时间到或按下“复位”开关后，仪器回到待测试状态。

1.8线控测试： 将线控测试棒上的五芯插头插入仪器上的线控插座内， 按下测试棒上的开关即可进行测试。

注意：在使用线控测试棒测试时，仪器的定时功能无效。

.2测试举例：

测试条件： 测试电压AC:3000V，测试漏电流最大值AC:1.5mA,定时时间:60 秒。

测试仪器：CC2671A型耐压测试仪

被测设备：电器

测试步骤：

2.1检查仪器的“电压调节”旋钮是否逆时针旋转到底，如没有，则将它旋转到底。

2.2将仪器的电源线插好，并打开仪器电源开关。

2.3选择合适的电流量程：将电流量程开关设置在“2mA”挡位置。

2.4选择合适的电压量程：将电压量程开关设置在“5kV”挡位置。

2.5预制超限电流值：按下“电流预置开关”，将其设置在“预置”位置，然后，调节“电流预置”电位器，至漏电流表上的电流值为“1.500”mA。调节好后将此开关弹起，使其在“测试”位置。

2.6定时时间设置：将“定时/手动”开关设置在“定时”位置，调节定时拨盘开关并将其设置在“60”秒。

2.7将高压测试棒插入仪器的交流电压输出端，另一根黑色线的挂钩和仪器的黑色接线端子（地线端）接好。

2.8将高压测试棒、地线和被测试设备连接好（如果测试的是仪器，一般的连接方法是：黑色夹子（地线端）接被测件电源线插头的接地端（或外壳），高压端接插头的另一端（L 或N）。注意，被测件要放在绝缘的工作台面上

2.9检查仪器设置和连接无误后开始进行测试。

2.10按下仪器的“启动”开关，缓慢调节“电压调节”旋钮开始升压，在电压表上观察电压值至“3.00”kV。此时在漏电流表上的电流值也在上升，如在电压上升过程中漏电流值超过设定值（1.5mA），仪器会自动报警并切断输出电压，说明该被测件不合格，按下“复位”开关使仪器恢复到起始状态。如漏电流未超过设定值，则定时时间到后仪器自动复位，表示该被测件合格。

2.11使用“线控测试”方法：将线控测试棒上的五芯航空插头插入仪器上的“线控”测试端，按下测试棒上的开关（要按住）即开始测试，松开后既是复位。如发生超限现象，仪器会自动复位。要注意的是在使用线控棒测试时，定时是不起作用的。同样，用户使用线控开关来控制仪器时，如果是脚踏试强制开关，则定时也不起作用

3.仪器测试接线示意图说明(见附图3)

六. 仪器指标校对

1.电压表显示校对：用AC 高压表进行校对。校对时可以调节本仪器主板上的电位器RP2。

用DC 高压表进行校对。校对时可以调节本仪器主板上的电位器RP1。

2.电流表显示校对：用AC 电流表和负载电阻进行校对。校对时可以调节主板上的电位器RP4。

用DC 电流表和负载电阻进行校对。校对时可以调节主板上的电位器RP5。

3.预置电流校对：（校对AC 即可）接一负载电阻，升压使电流显示在一未超限数值（例如:1mA），用一平口起逆时针旋转仪器面板上的电流调节电位器至仪器开始超限报警即刻停止调节，按下预置开关按钮，检查显示的超限电流的指示值是否和报警值相同（例如:是不是1mA），如有偏差在按下预置开关的状态下，调节主板上的电位器RP3,使两个数值一样即可（例如：也就是1mA）。

4.定时校对：用定时器进行校对：如有超差可以更换晶振X1，规格是32.768MHz,和电容C14,规格是5P。

七. 附件

1.合格证1 张

2.出厂检验报告1 份

3.线控测试棒1 只

4.测试夹（红色） 1 只

5.测试夹（黑色） 1 只

6.防尘罩1 只
